Диэлектрическая вставка - это устройство, предотвращающее распространение токов утечки (блуждающих токов) по внутриквартирным или внутридомовым газопроводам. Вставка диэлектрическая не только исключает возможное нагревание и образование искр подводки в случае накапливания электрического потенциала, но и защищает электронику и внутренние электрические цепи газовых приборов и счетчиков от выхода из строя по причине воздействия вредоносных блуждающих токов.
К основным причинам возникновения токов утечки относятся следующие:
- Повреждение общего изолятора на входе магистральной трубы в многоквартирный дом или изолятора на выходе газораспределительного пункта (узла). Для защиты от коррозии на магистральные трубы специально подается небольшой электрический потенциал. В случае повреждения общего изолятора этот потенциал беспрепятственно попадает во внутридомовой и внутриквартирный газопровод.
- Неисправность или отсутствие заземления электрической проводки в доме. Современное газопотребляющее оборудование имеет свои электрические цепи (электронные блоки управления, системы электроподжига, подсветку и т.д.), и, в случае отсутствия электрического заземления, равно как и в случае неисправности внутренних электроцепей газопотребляющего оборудования, эти приборы сами становятся источниками блуждающих токов.
- Неквалифицированное подключение электроприборов и их незаконное заземление вашими соседями (или нанятыми ими "умельцами") на жёсткие газовые трубы и стояки.

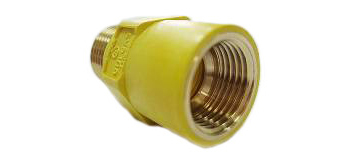

Диэлектрическая вставка представляет собой неразъемное соединение и устанавливается между газовым краном и газовой подводкой. Металлические части вставки, вплавленные в диэлектрик, не соприкасаются между собой, что и обуславливает невозможность прохождения через вставку токов утечки. Изолирующая вставка имеет внутреннюю поверхность, покрытую диэлектриком полностью, что исключает контакт каждой из металлической частей вставки с проходящим внутри изолятора газом.
Используемые материалы:
- Металлические части: Латунь сантехническая ЛС59-1 по ГОСТ 15527;
- Электроизолятор: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-О по ГОСТ 28157-89.
Технические характеристики:
- Номинальное давление PN 0,6 MПа, что в 200 раз больше нормального давления газа в бытовых газовых сетях (согласно СНИП 2.04.08-87 и 3.05.02-88, нормальным считается давление газа до 0,03 атм);
- Рабочая температура: от -60 до +100 градусов Цельсия, что делает возможным установку вставки и в неотапливаемых помещениях;
- Резьба трубная, 1/2";
- Внутренний диаметр прохода: 10,0 мм (1/2")
- Электрическое сопротивление при напряжении 1000В более 5 МОм;
- Вставка не требует обслуживания в процессе эксплуатации.
Качество вставки диэлектрической подтверждается сертификатом соответствия.
