GV-80 DN20 электромагнитный клапан, перекрывающий подачу газа, предназначены для безопасного использования бытовых газовых приборов в совместной работе с сигнализатором газа.
Работа газового клапана

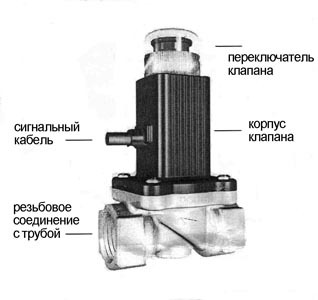

Электромагнитный газовый клапан устанавливается в магистраль, подающую газ потребителю. При установке необходимо соблюдать направленность. Направление установки клапана обозначено стрелкой на боковой стороне прибора. Направленность движения газа в клапане: от газовой магистрали к потребителю.
Для открытия клапана в ручном режиме необходимо открутитьзащитный прозрачный колпачок и потянуть красный диск вверх до упора. После этого не забудьте установить защитный колпачок.
Для закрытия клапана (перекрытия подачи газа) в ручном режименеобходимо открутить защитный прозрачный колпачок и нажать на красный диск переместив его вниз до упора. После этого не забудьте установить защитный колпачок.
Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору газа, который имеет разъем для подключения клапана. При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа. После устранения утечки газа и проветривания помещения, необходимо открыть подачу газа вручную.
ВНИМАНИЕ: при подключении клапана к сигнализатору соблюдайте полярность.
ВНИМАНИЕ: установка газового клапана должна производитсяисключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.
Технические характеристики
|
Материал клапана |
алюминиевый сплав |
|
Допустимые рабочие газы: |
горючие газы (Метан СН4, Пропан С3Н8, Бутан С4Н10) |
|
Открытие клапана: |
ручное |
|
Закрытие клапана: |
электрическим импульсом, ручное |
|
Рабочее напряжение электрического импульса: |
9 – 12 В |
|
Потребляемый ток при срабатывании: |
< 1,5 А (импульсный) |
|
Время перекрытия клапана: |
< 1 сек |
|
Рабочее давление газа: |
< 10 кПа |
|
Газонепроницаемый материал: |
резина NBR |
|
Рабочий диапазон температур: |
-10оС - +50оС |
|
Исполнение: |
влагозащищенное |
|
Максимально допустимая длина кабеля, соединяющего клапан с газовым детектором: |
20 м |
|
Размер резьбы для соединения с трубами подачи газа: |
" 1" (DN25) |
