GV-80 электромагнитный клапан, перекрывающий подачу газа, предназначены для безопасного использования бытовых газовых приборов в совместной работе с сигнализатором газа.
Работа газового клапана

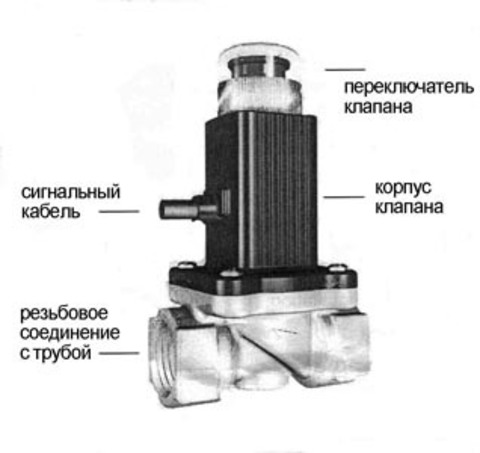

Электромагнитный газовый клапан устанавливается в магистраль, подающую газ потребителю. При установке необходимо соблюдать направленность. Направление установки клапана обозначено стрелкой на боковой стороне прибора. Направленность движения газа в клапане: от газовой магистрали к потребителю.
Для открытия клапана в ручном режиме необходимо открутитьзащитный прозрачный колпачок и потянуть красный диск вверх до упора. После этого не забудьте установить защитный колпачок.
Для закрытия клапана (перекрытия подачи газа) в ручном режименеобходимо открутить защитный прозрачный колпачок и нажать на красный диск переместив его вниз до упора. После этого не забудьте установить защитный колпачок.

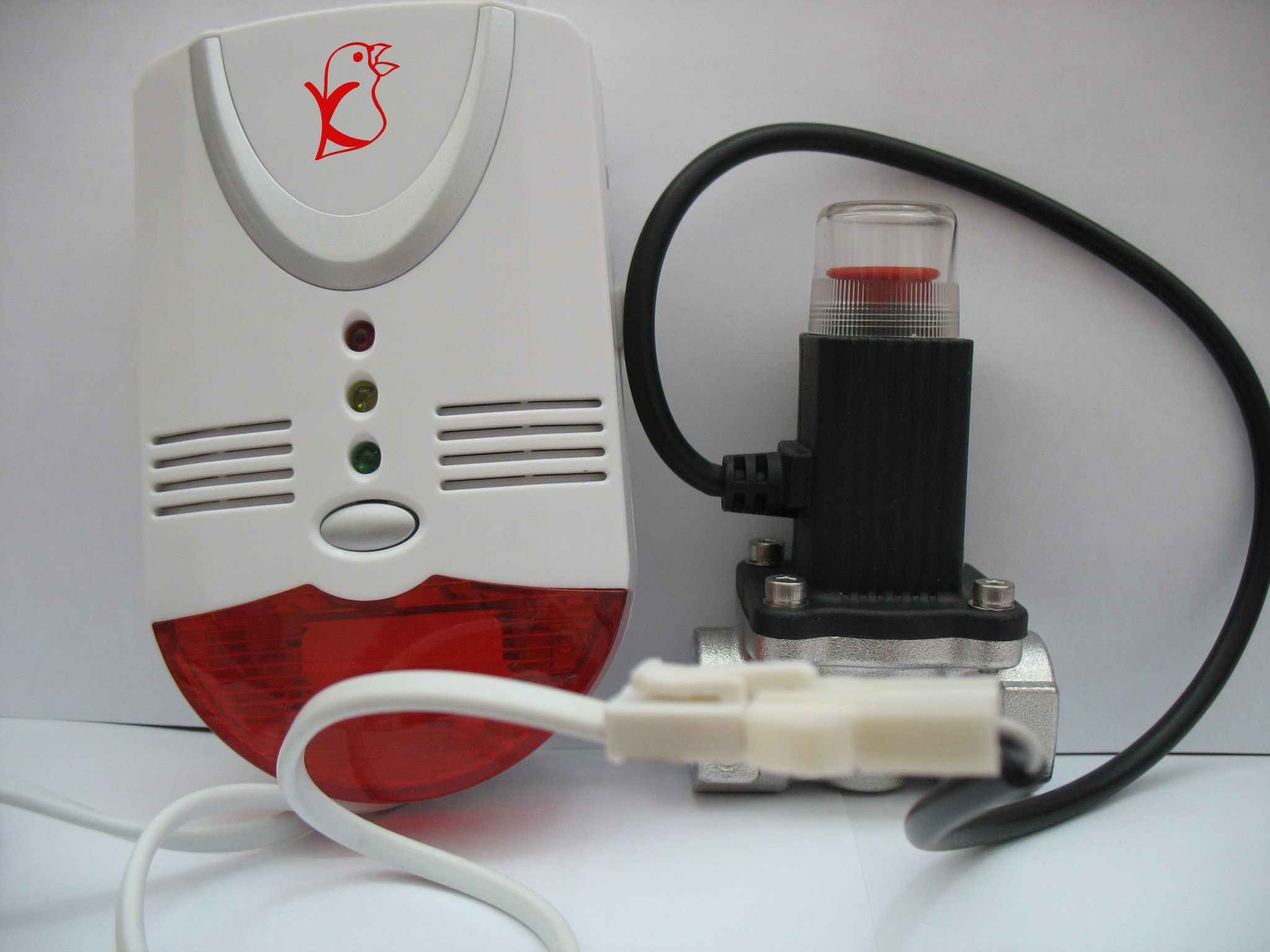

Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору газа, который имеет разъем для подключения клапана. При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа. После устранения утечки газа и проветривания помещения, необходимо открыть подачу газа вручную.
ВНИМАНИЕ: при подключении клапана к сигнализатору соблюдайте полярность.
ВНИМАНИЕ: установка газового клапана должна производится исключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.
Технические характеристики
|
Метод измерения: |
диффузионный |
|
Контролируемые газы: |
горючий газ (метан СН4) |
|
Номинальное значение порога срабатывания сигнализации при измерении объемной доли метана, % НКПР: |
10 |
| Номинальное значение порога срабатывания сигнализации при измерении объемной доли метана, % объемных долей: | 0,44 |
|
Пределы допускаемой основной абсолютной погрешности при контроле метана, %: |
10 |
|
Время срабатывания сигнализации, сек, не более: |
25 |
|
Время прогрева датчика, мин, не более: |
4 |
|
Рабочий диапазон температур: |
0оС - +55оС |
|
Потребляемая мощность, Вт, не более: |
3 |
|
Напряжение питания, В: |
~220, 50 Гц |
|
Масса, кг, не более: |
0,3 |
|
Габаритные размеры, мм, не более: |
135 х 82 х 41 |
|
клапан с сигнализатором: |
20 м |
|
Размер резьбы для соединения с трубами подачи газа: |
1/2" (DN15) |
