Предназначен для автоматического непрерывного контроля объемной доли пропана, и выдачи сигнализации о превышении установленного порогового значения, а также подачи сигнала закрытия клапана отсечки газа.
Область применения - жилые, бытовые, административные и общественные помещения, оборудованные газогорелочными устройствами, работающие на горючем газе (пропане).
Работа сигнализатора загазованности

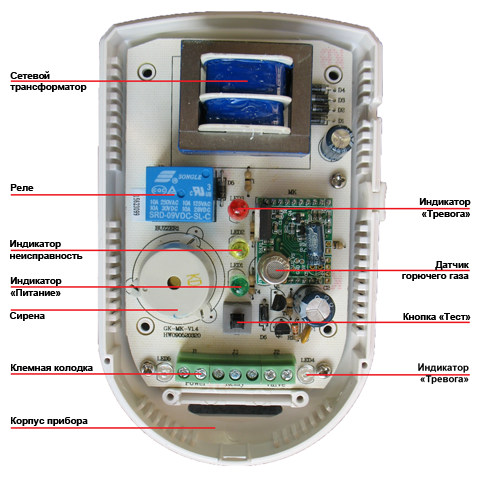

Прибор представляет собой электронный блок, монтируемый в корпус. Состоит из основной платы, блока питания и съемногоизмерительного модуля с сенсором.
Принцип работы сенсора основан на регистрации изменения сопротивления при изменении концентрации контролируемого газа.
После подачи питания на прибор загорается зеленый светодиод «Питание» и звучит зуммер, детектор переходит в режим прогрева, не более 4 минут. По окончании прогрева сигнализатор переходит в режим слежения.
В этом режиме GD100 может выдавать следующие виды сигнализации:
1) при отсутствии загазованности – непрерывный световой сигнал зеленого цвета;
2) при превышении порогового уровня концентрации контролируемого газа срабатывает световой извещатель красного цвета, звучит сигнал сирены, подается сигнал для срабатывания клапана;
3) при снижении концентрации газа ниже установленного порога, прибор переходит в режим слежения, звуковой и световой извещатели перестают работать. Клапан остается в перекрытом состоянии, для возобновления подачи газа необходимо открыть клапан в ручном режиме.
При неисправности датчика загорается желтый индикатор и звучит зуммер.
Кнопка «ТЕСТ» предназначена для проверки светового и звукового извещателей, а также для проверки срабатывания клапана отсечки (если клапан подключен к прибору).
Технические характеристики
|
Метод измерения: |
диффузионный |
|
Контролируемые газы: |
горючий газ (пропан С3Н8) |
|
Номинальное значение порога срабатывания сигнализации при измерении объемной доли пропана, % НКПР: |
10 |
| Номинальное значение порога срабатывания сигнализации при измерении объемной доли пропана, % объемных долей: | 0,17 |
|
Пределы допускаемой основной абсолютной погрешности при контроле пропана, %: |
10 |
|
Время срабатывания сигнализации, сек, не более: |
25 |
|
Время прогрева датчика, мин, не более: |
4 |
|
Рабочий диапазон температур: |
0оС - +55оС |
|
Потребляемая мощность, Вт, не более: |
3 |
|
Напряжение питания, В: |
~220, 50 Гц |
|
Масса, кг, не более: |
0,3 |
|
Габаритные размеры, мм, не более: |
135 х 82 х 41 |
